Powlekarka szczelinowa w kąpieli wodnej

Model: TOB-KDS-200-3

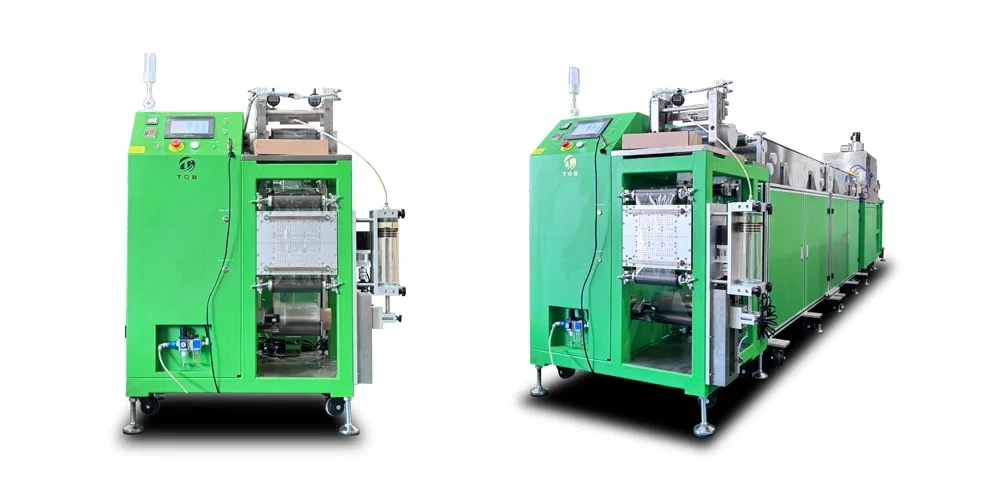

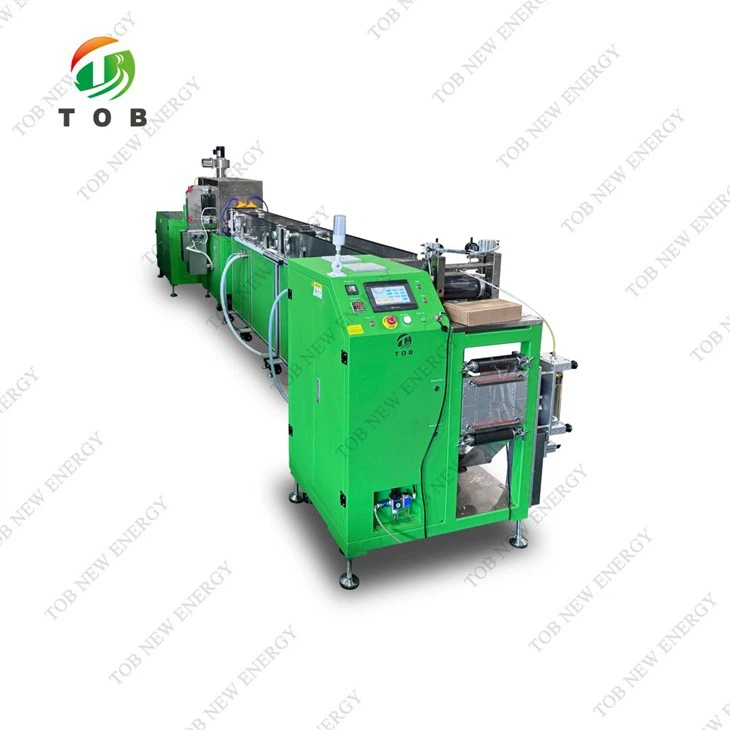

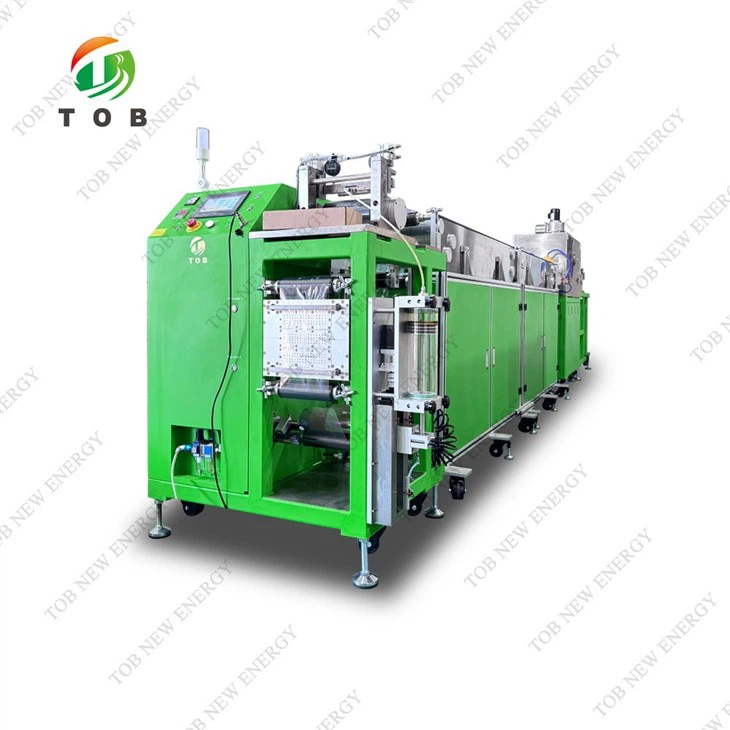

Powlekarka szczelinowa TOB-KDS-200-3 z kąpielą wodną to wysoce precyzyjny system powlekania laboratoryjnego i pilotażowego. Doskonale radzi sobie z przetwarzaniem różnorodnych zawiesin z wyjątkową dokładnością i stabilnością.

Wyślij zapytanie

Czatuj teraz

Wprowadzenie produktów

Powlekarka szczelinowa w kąpieli wodnej

Specyfikacja

Powlekarka szczelinowa TOB-KDS-200-3 z kąpielą wodną to wysoce precyzyjny system powlekania laboratoryjnego i pilotażowego. Doskonale radzi sobie z przetwarzaniem różnorodnych zawiesin z wyjątkową dokładnością i stabilnością.

Główne cechy:

● Stabilne prowadzenie wstęgi: Kontrola naprężenia podłoża zapewniająca stabilne przesuwanie wstęgi, wyposażona w ultradźwiękowe urządzenie prowadzące krawędź.

● Możliwość stosowania dwóch płynów: Urządzenia z podwójną łaźnią wodną można skonfigurować z dwoma różnymi cieczami.

● Niezależne uzwojenie: Podwójny mechanizm naciągu z niezależną kontrolą naciągu.

● Efektywne suszenie: Piekarnik z gorącym powietrzem z nadmuchem powietrza od góry i od dołu, zapewniający doskonałą wydajność suszenia.

● Powlekanie o wysokiej precyzji: Wyposażone w głowicę powlekającą ze szczeliną i precyzyjny mechanizm regulacji zapewniający wysoką dokładność powlekania.

● Precyzyjne ogrzewanie: Wykorzystuje analogowe regulatory mocy do sterowania ogrzewaniem, oferując wysoką precyzję i długą żywotność systemu grzewczego.

● Sterowanie-przyjazne użytkownikowi: sterowanie PLC za pomocą podwójnych ekranów dotykowych (głowny i końcowy) zapewniających łatwą i wygodną obsługę.

Główne parametry techniczne i konfiguracja

Funkcja wyposażenia:

NIE.	Przedmiot	Parametr techniczny	Uwagi
1.	Metoda powlekania	Powłoka matrycy szczelinowej
2.	Szybkość powlekania	0 ~ 5 m/min	W zależności od warunków suszenia
3.	Zakres grubości podłoża	Folia aluminiowa (Al): 8-30µm Folia miedziana (Cu): 6-30µm
4.	Szerokość konstrukcyjna czoła rolki	200 mm
5.	Gwarantowana szerokość powłoki	W promieniu 120 mm
6.	Dokładność powłoki	±3µm
7.	Dokładność masy powłoki dwustronnej- (mg/cm²)	±1,5% wartości środka powłoki
8.	Odpowiednia lepkość zawiesiny	2000~12000 (mPa·s)
9.	Zakres grubości powłoki jednostronnej-na sucho	20-200µm
10.	Charakterystyka rozpuszczalnika	Rozpuszczalnik organiczny: NMP (sg=1.033, stopień bp=204) Rozpuszczalnik wodny: H₂O/NMP (sg=1.000, stopień wrzenia=100)
11.	Odpowiedni zakres zawartości substancji stałych	20~85%
12	Dokładność wymiarów powłoki (mm)	L Mniejsze lub równe ±1, W Mniejsze lub równe ±0,5	L: Kierunek długości W: Kierunek szerokości
13	System karmienia	Pompa strzykawkowa

Wymiary i waga sprzętu:

● Wymiary: dł. 7000 × szer. 920 × wys. 1900 mm

● Waga: Około 1200 kg

● Instalacja: Wyposażona w kółka i regulowane nóżki.

Precyzja sprzętu:

NIE.	Przedmiot	Parametr techniczny
1.	Kość szczelinowa	Ra 0,4, prostoliniowość mniejsza lub równa ±1,5 µm
2.	Wałek powlekający (wałek stalowy)	Bicie promieniowe mniejsze lub równe ±1,5 µm, Ra 0,4, prostoliniowość mniejsze lub równe ±1,5 µm
3.	Odchylenie prowadnicy krawędzi	±0,3 mm

Wymagania dotyczące środowiska instalacji

Temperatura:

● Obszar głowicy powlekającej: 25 ~ 30 stopni

● Pozostały sprzęt: 10~40 stopni

Wilgotność względna:

● Powierzchnia głowicy powlekającej: dla elektrody dodatniej mniejsza lub równa 35%, dla elektrody ujemnej mniejsza lub równa 98%

● Pozostały sprzęt: mniejszy lub równy 98%

Obiekty pomocnicze

Zasilanie:System trój-pięciofazowy-przewodowy, 380 V, 50 Hz. Zakres wahań napięcia: +8% do -8%. Całkowita moc rozruchowa: 20 kW.

Sprężone powietrze:Zapas musi zostać wysuszony, przefiltrowany i-ustabilizowany pod ciśnieniem. Ciśnienie wylotowe musi być większe niż 5,0 kg/cm² (około. 0.49 MPa).

Metody konserwacji i środki ostrożności

● Dokładnie wyczyść matrycę szczelinową, wałek powlekający i wszystkie rolki prowadzące przed i po każdej operacji.

● Utrzymuj wszystkie często poruszające się części w czystości i odpowiednio nasmaruj, aby zapewnić płynną pracę.

● Regularnie sprawdzaj i dokręcaj wszystkie śruby, nakrętki, sworznie i inne elementy złączne w maszynie, aby zapobiec poluzowaniu i potencjalnym spadkom jakości produktu.

● Ze względów bezpieczeństwa nie pozwalaj, aby dwie lub więcej osób obsługiwało maszynę jednocześnie, aby uniknąć wypadków spowodowanych błędną komunikacją.

● Do wycierania gumowych wałków nie używaj-środków czyszczących na bazie oleju.
